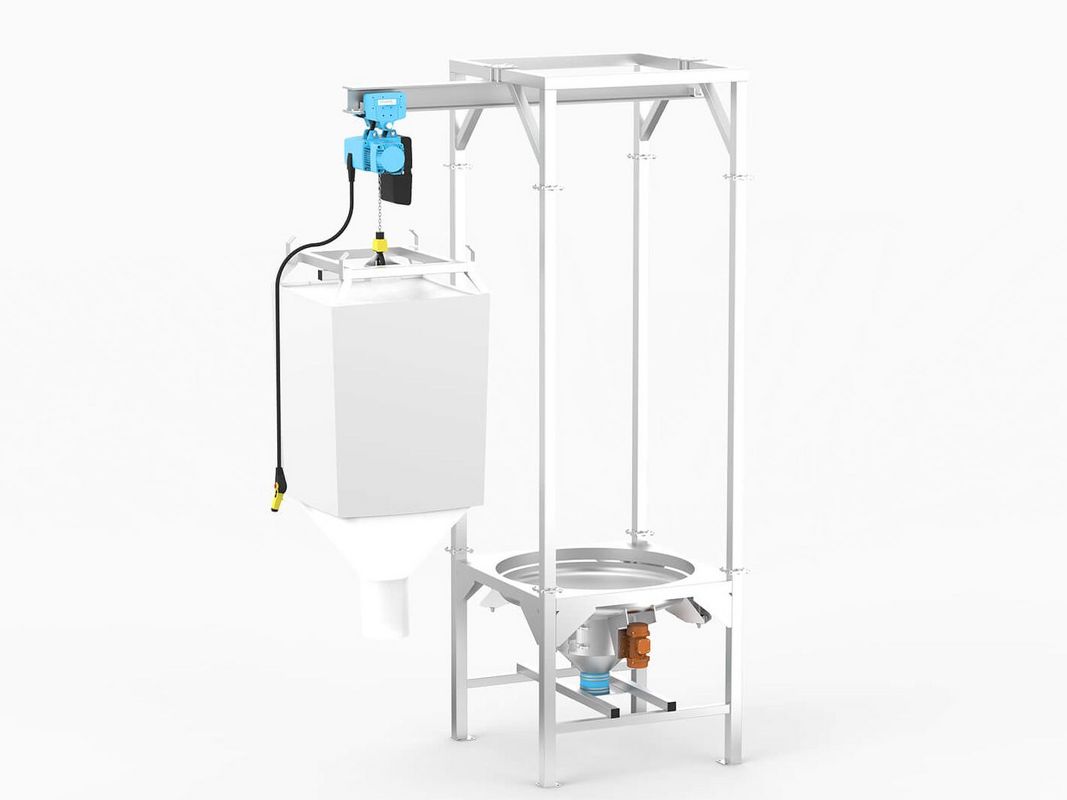

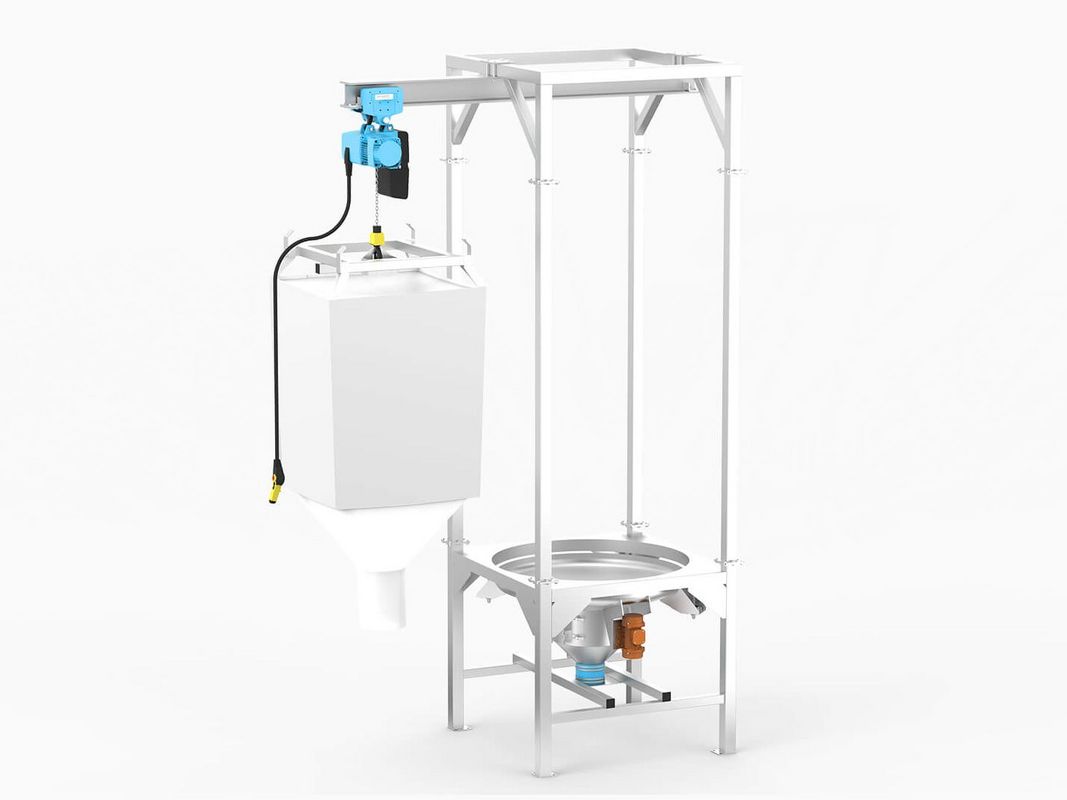

Big-Bag-Station

Flexible Mittelkomponentenstation zum Einhängen und Austauschen von Big-Bags, sowie zum Lagern und automatischen Austragen von staubförmigen, geschroteten und körnigen Produkten wie z.B. Salz, Zucker, Schrotmehl, Premix, Getreide, Körner, Backhilfsmittel.


Technische Grunddaten

Gestellbreite:

1.400 mm

Gestelltiefe:



1.400 mm

Gestellhöhe:



3.500 - 4.500 mm

Lagerkapazität:500 - 1.000 kg
Ausführungsmaterial:Edelstahl
Lagergut:staubförmige, geschrotete oder körnige Produkte
Rauminhalt:0.5 - 1.3 m³
Austragungsart:Vibrationsaustragsteller
Austragungsleistung:von 0.5 bis 6 to/h
Sackaufhängung:über Stapler oder Kran mit Laufschiene
Sacköffnung:Sacköffnungsverschluss unter dem Vibroboden
Optionen:Staubabsaugungsanschluss

Funktion allgemein

Die angelieferten Big-Bag-Säcke werden über Stapler oder Kran mit Laufschiene in das Vibrationsaustragsteller eingehängt. Nach manueller Sacköffnung wird durch die Vibrationsaustragung eine sichere Austragung des Produktes gewährleistet. Der Weitertransport des Lagergutes kann pneumatisch über Durchblase-, Durchlaufschleusen, Förderbänder, Förderschnecken oder Wiegeförderbänder erfolgen.


Ausführung

Alle produktberührenden Teile in lebensmittelechtem Material ausgeführt.

Tragrahmenkonstruktion: In Edelstahl gefertigter, massiver Trägerrahmen zur Aufhängung der Big-Bag-Säcke. Austragungsart:Vibrationsaustragungsteller in Edelstahl. Alle Austragselemente der Vibroaustragung sind schwingungsgedämpft

Sackaufhängung: Über Stapler oder Kran mit Laufschiene. Die Konstruktion ist so ausgeführt, dass ein einfaches Wechseln der Säcke gewährleistet ist.
