| Fördermaterial: | Schüttgüter - staubförmige, kristalline, körnige Produkte | |
Förderleistung: | 0,5 bis 10 to/h | |
Rohrmaterial: | Aluminium oder Edelstahl | |
| Rohrlänge: | bis 100m | |
| Komponenten: | Schleusen, Inline Rohrsiebmaschinen, Druckregler, Freiblas-/saugeinrichtung, Rohrweichen, Gebläse, Absperrklappen |

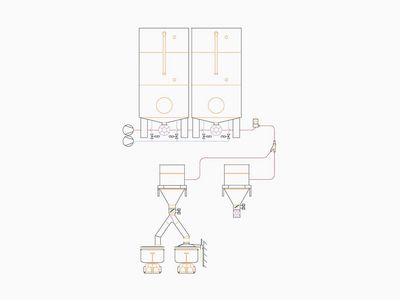

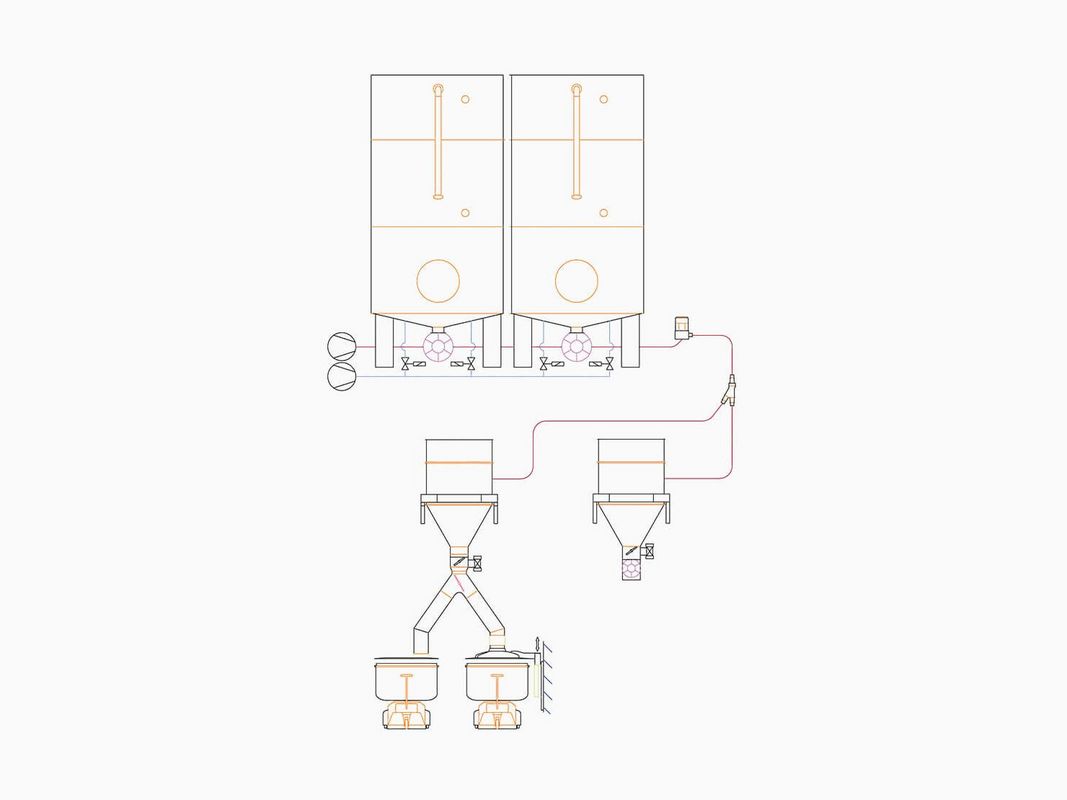

Pneumatische Förderanlage für staubförmige, kristalline oder körnige Schüttgüter. Stundenleistung nach Anforderung von 0,5 - 10 to/h. Zum rückstandsfreien, hygienischen Rohstofftransport aus Silos, Big-Bags, Sackeinschüttungen, Zutatenautomaten etc. in Waagen oder sonstige Zielstellen.
Technische Grunddaten
Dimensionierung
Auf Basis der geforderten Förderleistung und der Layout-Planung werden die zu verwendenden Komponenten berechnet und entsprechend dimensioniert.
Druck- oder Saugpneumatik
HB-Technik passt die Förderanlage entsprechend Ihren Anforderungen individuell an und wählt die beste Optionen für Ihren Anwendungsfall.
Funktion allgemein
Die Durchblaseschleuse dosiert das Rohmaterial in die Förderleitung. Dort wird das Fördergut vom Luftstrom erfasst und zur Abnahmestelle geblasen oder gesaugt. Je nach Förderleitungslänge und Anzahl der Rohrbögen und Schleusen wird das Fördergebläse ausgewählt. Die Steuerung sorgt durch „Vorabschaltpunktberechnung” für eine restlos leere Rohrleitung.
Ausführung
Für nicht abrasive Fördermaterialien wird die Förderleitung in Aluminium ausgeführt. Für abrasive Fördermaterialien (z.B. Zucker, Salz, ...) müssen die Förderleitung und produktberührende Anlagenteile in Edelstahl ausgeführt sein.
