Gehäuseausführung: | Edelstahl blank oder Stahlblech lackiert | |
Sockelart: | Blech- oder Formrohrsockel | |
Kabeleinführung: | von oben oder unten | |
Türausschnitt: | nach Wahl | |
Schutzklasse: | Standard IP54 | |
Gehäuseart: | Standgehäuse | |
Schaltschrankgröße: | lt. Berechnung |

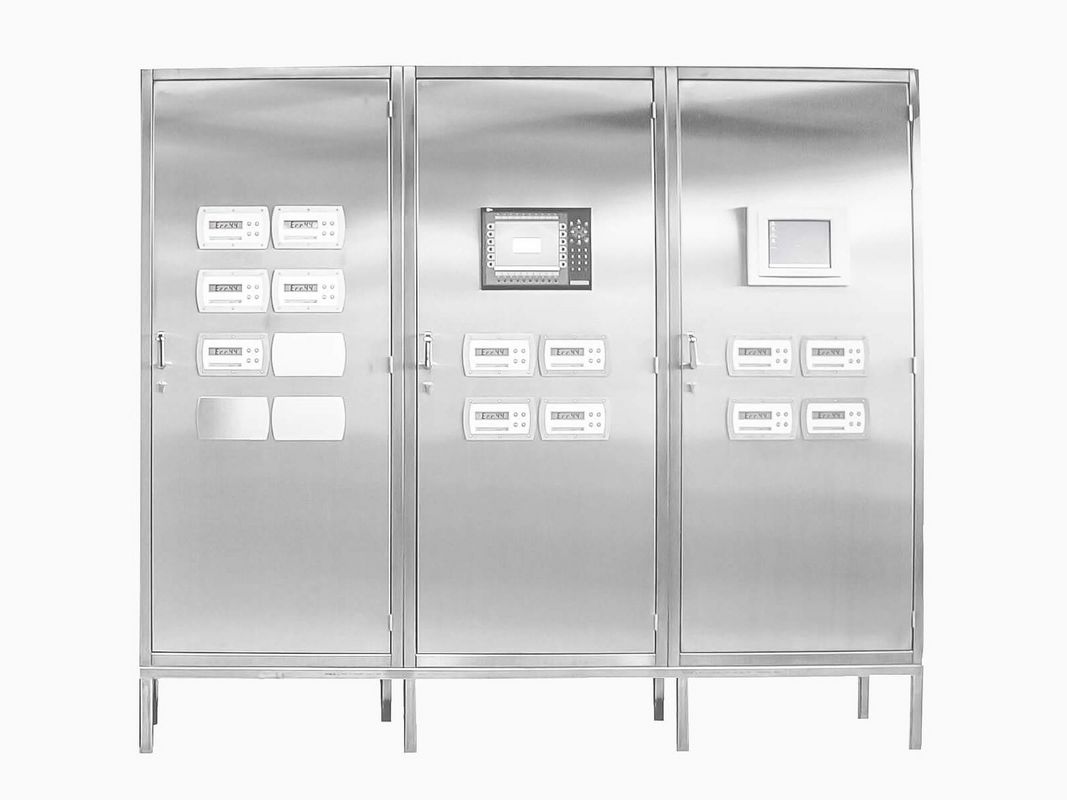

Schaltschrank - Modulbauweis
Schaltschrank zur elektr. Laststeuerung von komplexen Anlagen mit SPS-Steuermodulen nach Ausprägung sowie nach Ablaufdiagramm der Anlage.
Hinweis: Erdung der gesamten Anlage ist wichtig! Aufstellung des Schaltschrankes außerhalb des Siloraumes.
Technische Grunddaten
Funktionsmodule-Stückzahl nach Projektplan
- Silosteuermodul
- Voll-, Leermeldemodul
- Rüttelfiltersteuermodul
- Jetfiltersteuerungsmodul
- Fördergebläsemodul bis 5,5 kW
- Fördergebläsemodul bis 18 kW
- Siebmaschinenmodul
- Rohrweichenmodul
- Compo-Druckschleusenmodul
- Waagenmodul Entleerung
- Kneterabsaugstationsmodul
- Bodenwaagesteuermodul Hefe, Rest
- Siloüberfüllsteuerungsmodul
- Brotcremeaustragungsmodul
- Hefeaustragsmodul
- Sauerteigaustragsmodul
- Flüssigsteuermodul
- Eissteuermodul
- Big-Bag-Steuermodul
- Knetersteuermodul
- Sackeinschüttmodul
- Zentralabsaugmodul
- Mittelkomponentenmodul
Funktion allgemein
Der Schaltschrank in Modulbauweise steuert Anlagen und Geräte und ist mit Schutzschaltern, Schützen, Zeitgliedern, Hauptsicherheitsschalter, Trafos und Klemmblöcken bestückt. Alle Funktionsteile sind verdrahtet und verriegelt, alle Kabel und Klemmen sind beschriftet.
Ausführung
Der Schaltschrank ist in Edelstahl blank oder Stahlblech lackiert ausgeführt. Beim Öffnen der Schaltschranktür wird die Stromspannung im Schaltschrank abgeschaltet. Die gültigen Sicherheitsvorschriften nach den einschlägigen Ländernormen werden eingehalten. Ein Schaltplan liegt im Schaltschrank bei.Die tatsächliche Schaltschrankgröße wird nach dem Schaltplan berechnet.
